新質生產力系列 | 國產EDA技術突圍之路

中證鵬元評級

2025-11-03 22:00 96 0 0

EDA（電子設計自動化）作為半導體產業鏈的關鍵環節，被譽為“芯片之母”，在芯片設計的全流程中發揮著不可或缺的作用。

作者：翁欣

來源：中證鵬元評級

主要內容

在當今數字化時代，半導體產業作為現代科技的核心，其發展水平直接關系到國家的科技實力和經濟競爭力。EDA（電子設計自動化）作為半導體產業鏈的關鍵環節，被譽為“芯片之母”，在芯片設計的全流程中發揮著不可或缺的作用。然而，盡管國內在全定制電路設計全流程EDA工具系統方面已取得一定進展，但在數字電路設計、晶圓制造和封裝等關鍵領域的EDA工具仍不夠完備，且在支持先進工藝方面存在明顯短板。這使得國產EDA產業在追趕國際巨頭的道路上面臨諸多挑戰。

隨著國家對半導體產業的持續大力投入，以及國內企業在技術創新和市場拓展方面的不懈努力，國產EDA產業取得了顯著進展。然而，與國際巨頭相比，國產EDA在市場份額、技術水平和生態系統建設等方面仍存在差距。國際三巨頭Synopsys、Cadence和Siemens EDA憑借長期的技術積累和強大的生態系統，長期占據全球市場主導地位，形成了堅實的市場壁壘。國內EDA企業在部分細分領域實現了技術突破。

與此同時，全球半導體產業格局正在發生深刻變化。后摩爾時代，集成電路產業技術的多維度發展，如工藝節點的持續演進、新興設計方法的涌現以及新材料的應用等，為國產EDA提供了新的發展機遇。Chiplet技術作為后摩爾時代的重要發展方向，通過將大芯片分解為多個小模塊，采用不同工藝節點單獨設計和制造，再通過封裝技術連接在一起，顯著提升了芯片的良率和靈活性。此外，新興應用的不斷涌現，如汽車電子、AI芯片、智能物聯網和光電集成等，對芯片的功能和復雜度提出了更高要求，推動了EDA工具的平臺化演進。AI技術、云技術和量子計算技術等信息技術的融合，為EDA的發展帶來了新的機遇和挑戰。數字孿生技術的興起，也為芯片產業的傳統模式帶來了變革，通過數字化設計與仿真流程的優化，提高了設計效率和產品性能，降低了生產制造成本。

在政策護航和產業整合的雙重推動下，國產EDA企業正加速技術突破和市場落地。國家層面將EDA納入集成電路產業重點突破領域，通過政策支持、資金投入和產業園區建設，為國產EDA產業的發展提供了堅實保障。同時，國產EDA企業通過并購整合，積極布局產業鏈上下游，提升自身技術實力和市場競爭力。產業鏈協同效應為國產EDA提供了寶貴的落地場景，龍頭企業的示范效應推動了國產EDA從“點狀突破”向“全鏈協同”轉型。

隨著全球半導體產業格局的演變，未來可能出現東西兩個體系并存的局面，國產EDA有望在這一過程中發揮重要作用，助力中國半導體產業實現從跟跑向并跑乃至領跑的跨越。

一、EDA：半導體產業的咽喉環節

半導體產業鏈中，上游IP、EDA、設備、材料仍以美歐日為主導，中游制造臺積電獨大、國產快速擴產，下游封測則已實現國產主導+技術升級。當前國產化重點正從“能用”向“好用、先進”邁進，核心瓶頸仍集中在EUV光刻機、EDA全流程、IP架構、先進制程工藝四大領域。當前IP/EDA環節仍以美歐日為主導，國際三巨頭壟斷優勢明顯

光刻機被喻為芯片之父，EDA則是芯片之母。如果沒有EDA（電子設計自動化）工具，芯片設計將無法實現。在芯片設計的全流程中，從功能規劃、布局、布線到版圖設計等各個環節，都離不開EDA軟件的支持。EDA工具不僅提供了高效的自動化設計手段，還確保了設計的準確性和可靠性。因此，EDA在芯片設計領域被形象地稱為“芯片之母”。業內專家也指出：“EDA技術在芯片設計中具有至關重要的地位，如同人體的咽喉，雖然體積小，但對整個系統的生存與發展起著決定性作用?！?/span>

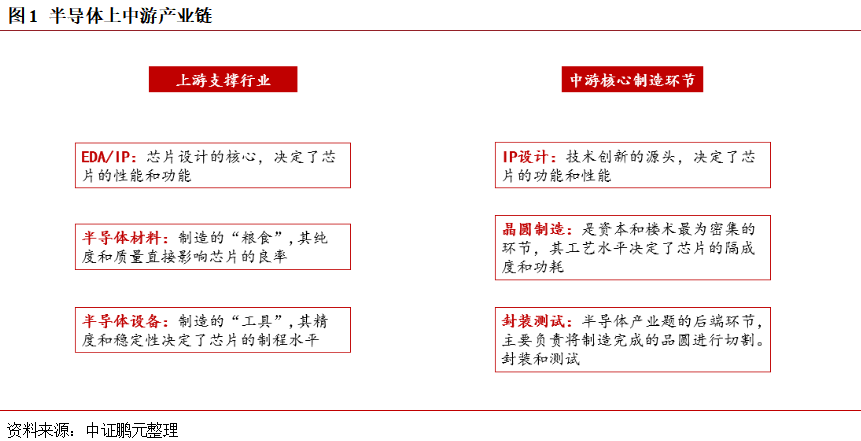

半導體產業鏈中，上游IP/EDA、半導體設備、材料仍以美歐日為主導，中游制造臺積電獨大、國產快速擴產，下游封測則已實現國產主導+技術升級。當前國產化重點正從“能用”向“好用、先進”邁進，核心瓶頸仍集中在EUV光刻機、EDA全流程、IP架構、先進制程工藝四大領域。上游支撐產業：上游支撐產業是半導體產業鏈的基石，主要包括IP、EDA、半導體設備、材料等，為芯片制造提供了必不可少的工具、材料和核心技術。這一環節的技術水平和供應穩定性直接決定了整個產業鏈的競爭力。中游核心制造環節：中游核心制造環節是半導體產業鏈的價值實現核心，主要包括IC設計、晶圓管制造和封裝測試三個步驟。這一環節將上游的EDA/IP、材料和設備轉化為實際的芯片產品。

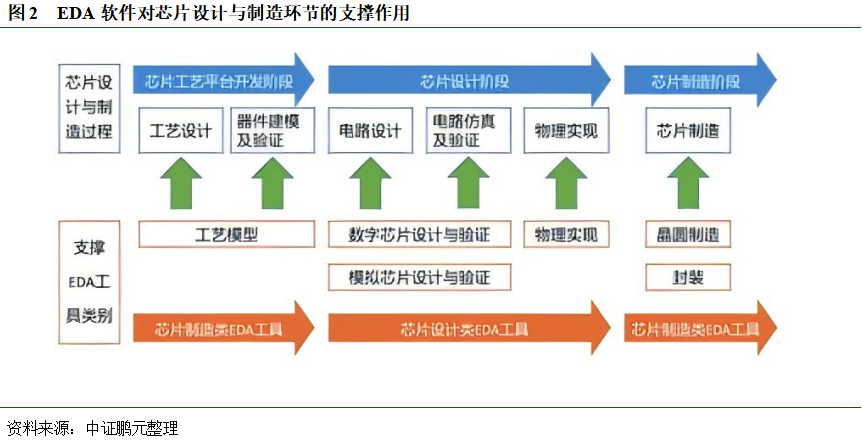

EDA作為半導體芯片的上游支撐行業，EDA工具貫穿于半導體設計與制造的全流程。EDA即電子設計自動化技術，是芯片設計環節中至關重要、不可或缺的關鍵工具，亦是半導體/集成電路產業乃至全球數字經濟的基石。其涵蓋了電子設計、仿真、驗證、制造全過程的各項技術，具體包括：系統設計與仿真、電路設計與仿真、PCB（印制電路板）設計與校驗、IC版圖設計、驗證和測試、數字電路設計、模擬電路設計、數?；旌显O計、SoC（芯片上系統）設計、PLD（可編程邏輯器件）設計、ASIC（專用集成電路）設計技術等。完整的芯片設計和制造流程主要包含工藝平臺開發、芯片設計和芯片制造三個階段（圖1）。EDA軟件貫穿于各個環節，其中在設計階段，需借助仿真工具降低流片成本；在制造階段，則依賴器件建模工具保障工藝實現，技術壁壘頗高。在當今信息時代，EDA技術的先進程度直接決定了芯片設計的效率、性能表現以及生產成本，進而對整個電子信息產業的發展水平產生影響。隨著芯片復雜度呈指數級增長，現代集成電路可能包含數百億個晶體管，EDA工具已成為應對這一設計挑戰的關鍵支撐。若沒有EDA軟件的輔助，設計先進制程芯片幾乎是一項無法完成的任務，這充分彰顯了EDA產業在半導體領域的基礎性地位。2024年全球EDA市場規模約為157億美元，但撬動了高達6351億美元的全球半導體產業。

全球EDA工具市場規模呈持續增長態勢，中國EDA市場發展潛力巨大。EDA產業處于集成電路產業鏈的最上游，是助力設計廠商完成芯片設計、協助代工廠商實現高良率制造以及輔助封測企業完成加工的核心工具，支撐著整個集成電路市場乃至規模龐大的電子信息與數字經濟市場。EDA行業的景氣程度與集成電路產業的發展狀況緊密相關。近年來，全球集成電路產業總體保持穩定向好的發展態勢，在此背景下，全球EDA工具總銷售額保持穩定上升。依據ESDAlliance發布的數據，2020-2024年，全球EDA市場規模從約115億美元增長至157億美元，年均復合增長率為6.4%。

中國作為全球最大的半導體消費市場，EDA市場發展潛力巨大。中商產業研究院發布的《2025-2030年中國EDA軟件行業深度挖掘及投資決策分析報告》顯示，2024年中國EDA市場規模約為135.9億元，2025年有望達到149.5億元，近五年年均復合增長率達6.55%。未來，數字經濟深化發展帶來的集成電路產業規模持續擴大，疊加芯片設計、生產等關鍵技術快速迭代發展需求，將對EDA工具市場繼續保持穩定增長帶來積極促進作用。

EDA行業競爭格局：國際三巨頭壟斷優勢明顯

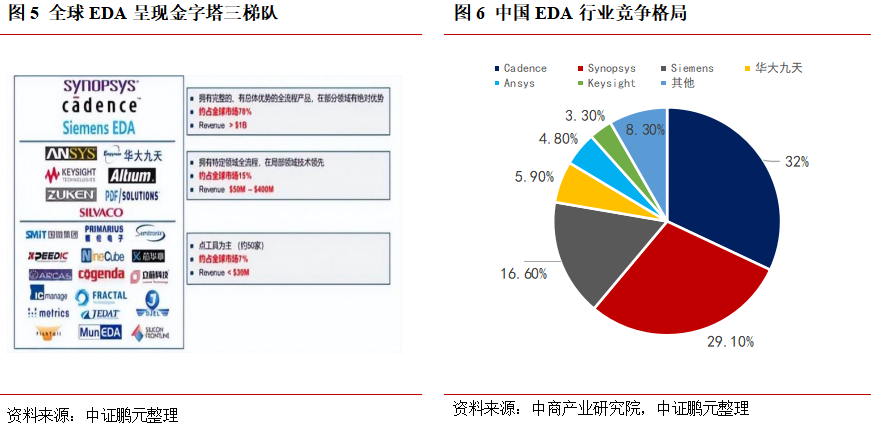

全球EDA行業競爭格局呈現典型的“金字塔結構”，三大國際巨頭對全球EDA市場形成壟斷態勢。處于金字塔頂層的是Synopsys（新思科技）、Cadence（楷登電子）和SiemensEDA（西門子EDA）這三大國際巨頭。此三大EDA巨頭憑借數十年的技術積累、完備的產品線以及強大的生態系統，長期占據全球市場主導地位，合計占據70%～80%的市場份額。在中國市場，三大巨頭的優勢同樣顯著，2023年合計市場份額超過70%，在高端數字芯片設計工具領域，其市場份額更是高達90%以上。這些國際巨頭能夠提供涵蓋設計、驗證到制造的全流程EDA工具解決方案，技術實力和市場地位極為穩固，處于絕對領先的第一梯隊。第二梯隊包含7家企業，其特點是在部分領域具備完整解決方案，個別點工具擁有領先優勢，其中包括我國的北京華大九天科技股份有限公司。第三梯隊有百余家企業，大多成立于近5年，規模較小，僅在一些點工具方面具有一定競爭優勢。國際三巨頭壟斷格局的形成，主要歸因于國際廠商長期的技術沉淀以及持續的并購整合。通過高頻次的并購，不僅迅速拓展了技術版圖，還構建起堅實的專利壁壘。2025年3月，新思科技以350億美元收購Ansys（安斯科技），創下EDA行業并購規模的新高。這種“技術+資本”的雙輪驅動模式，使得國內EDA企業即便在細分領域實現技術突破，也難以動搖三巨頭在全流程設計解決方案中的主導地位，這一市場格局使中國集成電路產業面臨嚴峻的“卡脖子”風險。

中國EDA產業起步面臨諸多困難。發展初期，巴黎統籌委員會對我國實施禁運，國外EDA軟件無法進入中國市場，國內遂開啟自主研發EDA軟件的進程。1991年，第一版國產EDA軟件——熊貓系統問世，并一度打入國際市場。然而，1994年“巴統”解散，國外EDA公司迅速進入中國市場。彼時我國半導體產業整體處于起步階段，因人才、資金和產業鏈的匱乏，國內EDA公司在競爭中逐漸失利，市場份額大幅流失。同時，“造不如買，買不如租”的觀念盛行，中國本土EDA研發近乎停滯，導致中國EDA與國際EDA的差距不斷擴大。直至2008年，情況出現轉機。國家啟動“核高基”重大科技專項，EDA被列為16個科技重大專項之一。經過行業整合，國內涌現出華大九天、芯愿景、廣立微、芯禾科技、概倫電子等一批優質企業，國產EDA產業迎來恢復性發展。2019年，真正的覺醒時刻來臨，當中興、華為相繼遭遇EDA斷供，中國芯片產業意識到國內外EDA市場70%～80%被三大巨頭壟斷，芯片設計的關鍵命脈完全掌控在他人手中。在國家政策支持和資本市場助力等多重因素的推動下，過去5年本土EDA企業數量從20余家增長至100家以上，其中華大九天、概倫電子、廣立微等企業相繼上市，獲得充足資金用于研發投入和市場拓展，逐步在局部細分領域打破國外壟斷，實現了從無到有的突破。

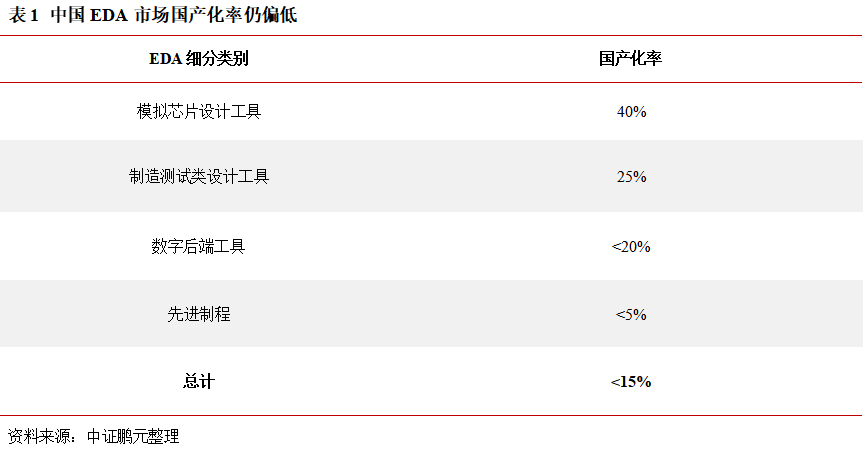

總體而言，中國EDA市場國產化率不足15%，其中模擬芯片設計工具國產化率最高，已突破40%，制造測試類工具國產化率也突破25%。而數字后端工具仍由國際巨頭主導，2024年國內市場替代率不足20%，5nm以下先進制程國產化率甚至低于5%。華大九天作為本土EDA企業的領軍者，市場份額僅占5.9%，在國內市場排名第四。EDA工具與光刻機一樣，成為國產芯片產業鏈中最為薄弱的環節，這種不均衡的發展態勢既反映了國產EDA的現有實力與未來潛力，也明確了下一步技術攻關的重點方向。

為什么EDA&IP目前國產化率仍偏低？

半導體IP和EDA是芯片設計與驗證的“底層工具”，在集成電路產業中占據著至關重要的地位。IP是指可重復使用的芯片功能模塊，如CPU/GPU內核、接口、模擬PHY等。EDA則是將“圖紙”變成“掩膜”的軟件工具鏈，覆蓋設計、仿真、驗證、版圖、簽核等全流程。該領域長期由美國公司絕對主導，技術附加值極高，是創新的源頭。

第一，半導體IP和EDA在技術實現上有許多難點：

（1）生態鎖定：IP與EDA深度耦合，一旦SoC（SystemonChip）選用某家IP，整套工具通常必須同廠配套。這種深度綁定使得國產EDA和IP工具在進入市場時面臨較大的生態障礙，難以與現有的國際IP和EDA生態系統兼容。（2）算法壁壘：先進工藝（如5nm及以下）需要進行Monte-Carlo仿真，10%級以上節點的EDA內核必須重寫。這要求EDA工具具備高度復雜的算法和高性能計算能力，技術門檻極高。（3）工藝協同：每代新制程誕生前3～4年，EDA工具就要提前拿到PDK（ProcessDesignKit，工藝設計套件）與代工廠聯合調試。國內代工廠在先進制程方面的發展相對滯后，與國際代工廠的協同合作不夠緊密，這限制了國產EDA工具在先進制程領域的應用。

第二，EDA市場呈現出高度壟斷的格局，客戶信任與市場慣性使得國產替代面臨著巨大的挑戰。

全球EDA市場高度集中，Synopsys、Cadence、西門子EDA三大巨頭占據了74%的市場份額。在中國市場，三巨頭的份額更超過80%，國產化率僅11.5%左右。這些國際巨頭憑借長期的技術積累、完善的產品體系和廣泛的客戶基礎，形成了強大的市場壁壘，使得國產EDA企業難以在短時間內獲得足夠的市場份額。由于歷史原因和市場慣性，IC設計企業在選擇EDA工具和IP時更傾向于采用成套或成體系的國外軟件。這導致國產EDA和IP軟件在客戶信任方面存在一定的困難，需要付出更多的努力來贏得客戶的認可和支持。

第三，國內半導體產業協同、人才儲備都有待提高。

芯片國產化是一個系統性工程，涉及EDA工具、IP平臺、晶圓制造、設備材料、封裝測試與標準體系等多層協同。目前，國內在半導體產業鏈的上游環節，如材料、設備等，仍存在短板，這也在一定程度上影響了國產EDA和IP工具的推廣和應用。EDA工具與工藝結合的重要支撐是工藝設計套件（PDK），PDK開發非常復雜，需要較大投入。目前國內EDA廠商都比較缺乏PDK基礎，這與中國整個半導體生態不夠成熟直接相關，需要半導體行業整體的進步。此外，EDA和IP行業屬于技術密集型行業，對高端技術人才和經驗豐富的產業工程師需求旺盛。目前，國內EDA和IP高端人才缺口超30000人，特別是具備碩士及以上學歷的復合型人才占比不足1%，成為制約國產替代進程的關鍵因素。

二、美國出口管制倒逼EDA國產替代進程加快

（1）斷供與解禁：敲響EDA國產替代警鐘

2025年5月23日，美國商務部工業與安全局（BIS）突然向全球三大EDA巨頭——Synopsys、Cadence和SiemensEDA發出正式信函，要求停止向中國客戶提供特定類別的EDA軟件和技術支持，這一決定立即引發全球半導體行業震動。美國對華芯片產業的制裁并非新鮮事，其歷史可追溯至2018年，從將華為列入“實體清單”開始，逐步升級。2022年，美國商務部首次將先進EDA軟件納入出口管制，特別是針對可用于設計GAAFET（環柵晶體管）結構的工具，這被視為精準打擊中國在先進制程芯片設計上的能力。2024年，管制進一步升級，新增四個ECCN分類，覆蓋多重曝光、計算光刻等關鍵制造類EDA工具，并首次將授權密鑰納入管制范圍，導致已購軟件可能因無法續約而失效。而2025年5月的全面斷供，更是將這種“卡脖子”策略推向了極致，意圖徹底遏制中國在高端芯片領域的自主發展。然而就在全面斷供實施僅40天后，美方又宣布解除5月底實施的出口限制，允許恢復相關技術服務。

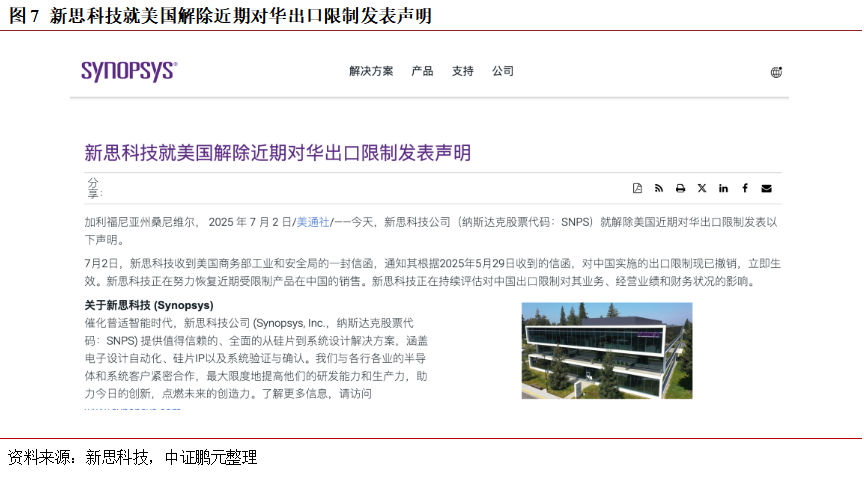

斷供后又解禁，一方面是中美貿易戰和科技戰的博弈，美國為獲得稀土供應不得不解禁；另一方面美國意圖通過限制先進制程EDA工具供應，遏制中國在7nm以下技術的研發節奏，同時又不想失去美國EDA廠商在中國的市場份額。由此可見，斷供不僅是技術限制，更是市場博弈，斷供后再解禁，更給我們敲響警鐘。盡管目前限制有所放松，但長期來看，中國EDA產業仍需強化自身的研發能力和知識產權積累，減少對外部技術依賴，以應對未來可能出現的新一輪技術封鎖或市場競爭加劇的情況。

（2）國產EDA企業突圍：技術突破與市場落地

在中美貿易摩擦與科技競爭不斷加劇的背景下，美國對EDA工具實施了更為嚴格的出口限制。這一舉措使得“自主可控”不再僅僅是行業的口號，而是必須跨越的關鍵門檻。令人欣慰的是，國產EDA廠商正在加速追趕的步伐。在前端設計、后端驗證、工藝適配以及生態對接等各個環節，本土企業均在持續進行技術迭代。同時，通過并購與合作的方式整合各方力量，逐步補齊短板，提升自身競爭力。

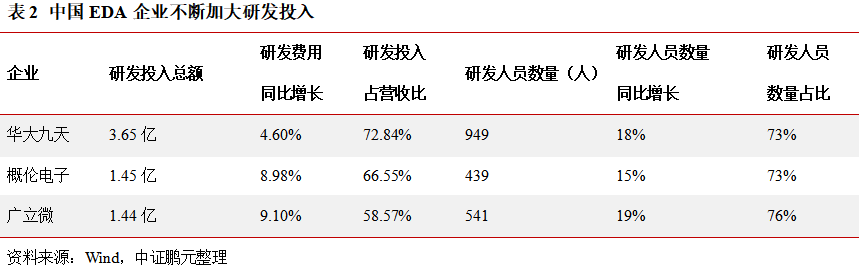

國內EDA行業的頭部企業不斷加大研發投入，在關鍵技術領域取得了一系列突破性進展。在數字電路設計、模擬電路設計以及驗證等關鍵環節，成功推出了具有自主知識產權的EDA工具，逐步打破了國外廠商長期以來的壟斷局面。從2025年上半年華大九天、廣立微、概倫電子等三家國內EDA上市公司發布的財報來看，研發投入占比處于較高水平，研發投入與營收占比的平均值達到了66%，延續了近年來的高投入趨勢。這種高強度的研發投入，源于美國技術封鎖與國內產業升級的雙重驅動因素。作為芯片產業的關鍵“卡脖子”環節，EDA研發的高投入不僅是應對國際競爭的必然選擇，更是保障供應鏈安全的戰略布局，為國產替代進程以及半導體產業的自主可控發展注入了核心動能。

華大九天是國內唯一實現模擬電路設計全流程覆蓋的企業。截至2025年6月30日，公司已獲得授權專利355項、軟件著作權181項，擁有700余家國內外知名客戶，構建了堅實的技術壁壘。今年8月，華大九天在存儲芯片領域取得突破，其“存儲全流程EDA解決方案”突破了傳統設計模式在海量陣列和復雜信號處理方面的瓶頸，滿足了超大規模Flash/DRAM存儲芯片對存儲密度、性能和交付效率的嚴苛要求，成為中國存儲芯片大規模量產的唯一設計平臺。廣立微在芯片成品率提升領域打破國外壟斷，其測試設備與EDA軟件協同配套，性價比優于國際競品，客戶包括華虹、睿力集成等晶圓廠?；跍y試設備積累的海量數據優化算法，形成技術閉環。概倫電子在器件建模和仿真領域達到國際水準。其NanoSpice仿真器通過三星3nm/4nm工藝認證，成為全球唯三支持3nm工藝的廠商之一。公司還攻克了存儲器芯片特征提取技術，將參數建模效率提升3倍，產品被長江存儲等企業批量采購。芯和半導體在先進封裝Chiplet領域表現卓越，其提供的EDA全流程解決方案覆蓋射頻/毫米波、光電子、半導體封裝等關鍵領域。芯和半導體的電磁仿真技術達到國際領先水平，支持5G、AI、數據中心等前沿應用，客戶涵蓋全球十大半導體企業。其先進的Chiplet解決方案有效提升了封裝效率和性能，為半導體封裝行業的技術進步提供了重要支持。

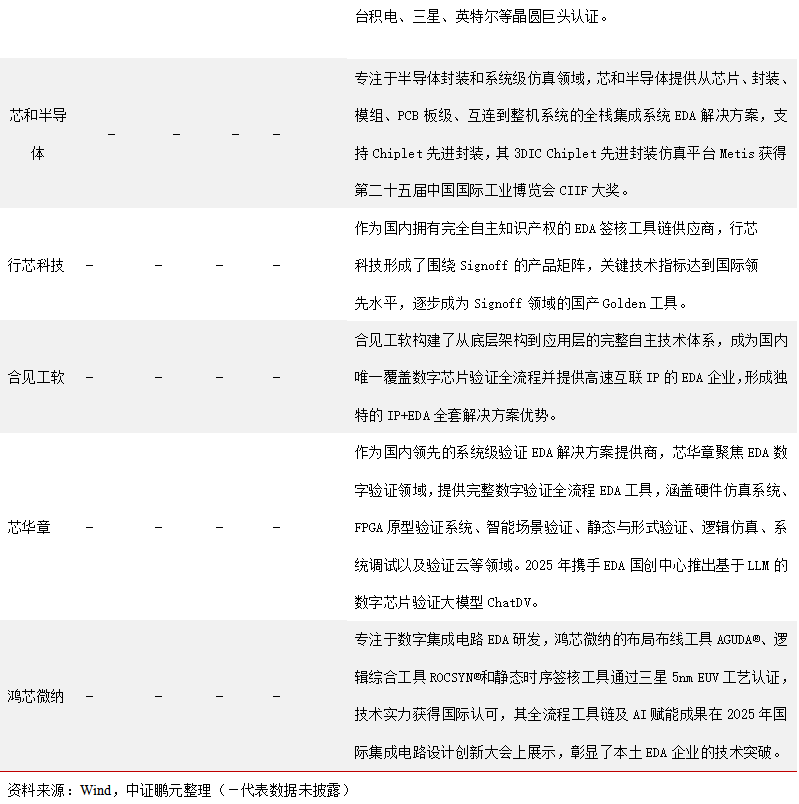

除上述企業外，國內其他EDA公司也在多點開花，在各細分領域實現了從無到有的突破。合見工軟通過布局芯片級EDA、系統級EDA和高性能IP三大產品線，初步形成了從芯片設計驗證到系統集成的完整技術鏈條，為構建自主可控的EDA/IP生態體系奠定了基礎。其自主研發的3DICChiplet先進封裝仿真平臺Metis獲得第二十五屆中國國際工業博覽會CIIF大獎，成為首家獲此殊榮的國產EDA廠商。芯華章攜手EDA國創中心，共同推出基于LLM（大語言模型）的數字芯片驗證大模型ChatDV，擁有完全自主知識產權。鴻芯微納將機器學習算法植入布局布線工具，使復雜芯片設計周期縮短15%。行芯科技在簽核（Signoff）領域取得突破，成為連接國產晶圓廠與芯片設計公司的關鍵橋梁。國微思爾芯推出的芯神鼎OmniArk系統，采用AI驅動的智能編譯引擎，優化了編譯效率和布線成功率，減少了設計的人力需求，提高了自動化和效率。湯谷智能以雙維全流程戰略重塑EDA產業格局，其自主研發的Orimeta系列填補國內空白，并打造全國首個RISC-V產教融合平臺，加速人才培養與生態共建，助力中國半導體實現從跟跑到并跑的跨越。

2025年10月15日，在2025灣區半導體產業生態博覽會上，新凱來子公司啟云方發布了兩款擁有完全自主知識產權的國產電子工程EDA設計軟件，這些軟件在電子電路設計的重要指標方面，如超大規模、超復雜、并行設計、智能輔助等，已達到業界一流水平，是中國半導體及電子工業軟件自主化發展的重要里程碑。

（3）政策護航與產業整合：國產替代加速推進

政策護航為EDA產業發展提供了堅實保障。國家層面將EDA納入集成電路產業重點突破領域，“十四五”規劃明確要求實現關鍵設計軟件自主可控；國家集成電路產業投資基金通過資金注入引導社會資本進入，改善本土EDA企業的現金流狀況；北京、上海、深圳等地建立EDA產業園區，提供場地租金減免、設備采購補貼等優惠政策，上海浦東新區針對EDA企業推出增值稅即征即退政策，實際稅負降低40%；科技部將EDA工具開發列入國家重點研發計劃，近三年累計投入超15億元支持關鍵技術攻關。教育部推動28所雙一流高校開設EDA相關專業，中國科學院微電子所等科研機構與企業共建聯合實驗室，形成產學研協同創新機制。人才引進方面，杭州、蘇州等地對EDA高級人才給予最高200萬元安家補貼，北京建立EDA人才職稱評審綠色通道。

“十五五”時期，中國將繼續強化政策供給，為集成電路產業高質量發展提供有效資源。中央財政設立500億元數字經濟專項資金，對核心技術攻關等給予補貼。對數字經濟核心產業企業減按15%征收企業所得稅，研發費用加計扣除比例提高至200%。國家集成電路產業投資基金三期有序推進，科創板建設取得顯著成效。28個微電子學院持續為行業輸送人才。通過加計扣除政策引導企業加大創新投入。國家亦將集中力量攻關EDA設計軟件等“卡脖子”技術

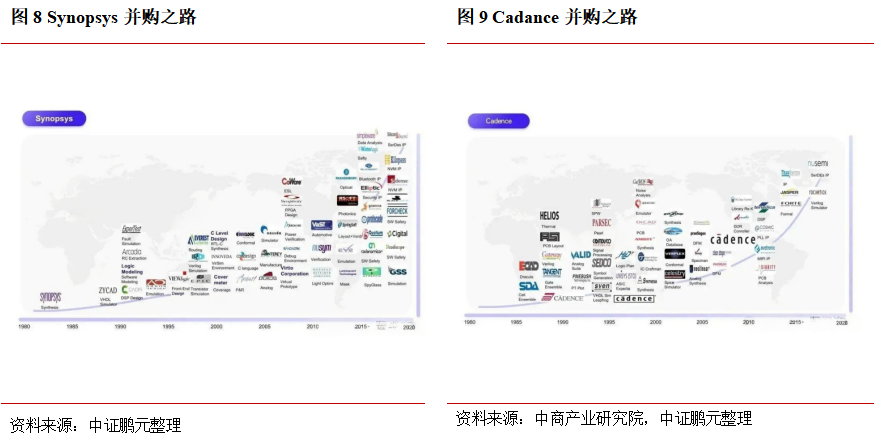

整合并購是推動行業整合與技術升級的重要手段。2024年9月，中國證監會發布《關于深化上市公司并購重組市場改革的意見》，明確支持EDA企業通過并購整合技術資源。在政策推動下，國產EDA廠商加速并購整合，積極布局產業鏈上下游，提升自身技術實力與市場競爭力。概倫電子作為國內EDA并購的先行者，已完成對博達微、Entasys、芯智聯、Magwel的收購并成功進行了整合，同時投資了伴芯科技等9家EDA公司。近期，概倫電子擬并購銳成芯微及納能微電子，進一步完善其在EDA和IP領域的布局，可為幾十家晶圓廠和數百家設計公司客戶提供全面的EDA和IP解決方案。廣立微于2024年8月12日宣布通過新加坡全資子公司完成了對比利時硅光設計自動化（PDA）企業LUCEDA的全資收購，進一步拓展其在硅光設計自動化領域的技術實力。華大九天同樣加速布局，投資阿卡思微、亞科鴻禹等多家企業，并成立兩只產業基金深化布局，通過資本運作整合行業資源，提升技術創新能力。隨著更多細分領域的技術型公司加入并購陣營，中國EDA產業有望復刻全球半導體行業“并購－整合－創新”的進化軌跡，真正構筑起自主可控的芯片設計基石，為我國集成電路產業的高質量發展提供有力支撐。

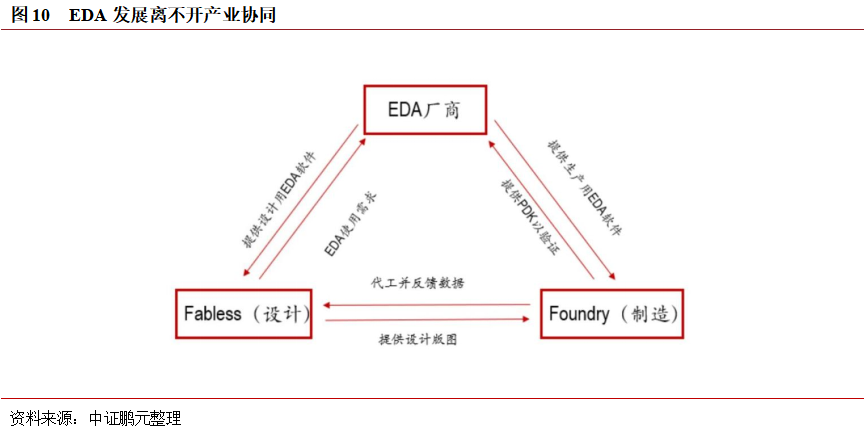

產業鏈協同效應為國產EDA提供了落地場景。國內芯片設計和制造企業龍頭正在加快與國產EDA團隊開展深度合作，推進國產EDA從“點狀突破”向“全鏈協同”轉型。例如，華為昇騰910B芯片憑借全棧生態優勢，在政企市場市占率高達67%，單集群支持萬卡訓練。華大九天為昇騰芯片的設計提供了全方位的工具支持，涵蓋邏輯綜合、物理實現等核心流程。概倫電子則與華為攜手開發低功耗接口IP，其NanoSpice仿真工具在昇騰910B芯片設計中發揮了關鍵作用。在小米玄戒01芯片的研發中，華大九天提供從設計到驗證的全流程工具支持，使能效比提升20%，并通過國產化替代增強供應鏈安全性。阿里平頭哥自研AI芯片轉向國內代工的戰略選擇，與華大九天、概倫電子等本行業企業展開深度合作，共同推動RISC-V芯片在AI等前沿場景下的驗證與創新。芯和半導體與銀河麒麟軟件（工業版）V10完成產品兼容性互認證，實現了關鍵EDA工具在國產操作系統上的穩定運行，幫助國內企業降低對海外EDA工具的依賴風險，提升了產業鏈的自主可控能力。隨著更多細分領域的技術型公司加入合作陣營，中國EDA產業有望復刻全球半導體行業“協同－創新”的進化軌跡，真正構筑起自主可控的芯片設計基石。

EDA工具的進步高度依賴于實際應用場景的反饋與迭代優化，這也是本土EDA實現突破的關鍵所在。中芯國際，作為中國大陸規模最大的晶圓代工企業，與華大九天開展深度合作，共同構建了14nm工藝的PDK庫。在此基礎上，中芯國際通過“增強版”工藝節點，在14納米FinFET工藝上實現了先進芯片的生產，并在先進制程領域持續取得突破。據DigitimesAsia2025年8月的最新報道，隨著長鑫存儲和長江存儲加大DRAM和NAND閃存的量產進程，芯片產業的關注焦點逐漸轉向芯片開發的基礎環節，即用國產EDA工具替代對海外產品的依賴。

龍頭企業的示范效應具有不可估量的價值。它們龐大的產能需求和對供應鏈安全的迫切需求，為國產EDA提供了寶貴的試煉場和迭代反饋的閉環。這種“用”出來的經驗，遠比實驗室數據更能打磨工具的實用性。越來越多的本土設計公司和制造企業，在評估風險和成本后，開始謹慎但堅定地將國產EDA納入其供應鏈選項，推動形成“國產芯片+國產EDA”的完整協同生態，逐步降低對外依賴，提升產業韌性。

三、國產EDA行業技術發展現狀及未來發展方向

盡管國內已構建起較為成熟的全定制電路設計全流程EDA工具系統，但在數字電路設計、晶圓制造和封裝等關鍵領域的EDA工具仍不夠完備，且在支持先進工藝方面存在明顯短板。整體而言，國產EDA產業近年來雖奮起直追，取得了一系列進展，但與國際巨頭相比，仍面臨諸多挑戰，追趕之路依然漫長且艱巨。然而，隨著國家對半導體產業的持續大力投入，以及國內企業在技術創新和市場拓展方面的不懈努力，未來有望逐步縮小與國際先進水平的差距。在后摩爾時代，集成電路產業技術的多維度發展，如工藝節點的持續演進、新興設計方法的涌現以及新材料的應用等，為國產EDA提供了新的發展機遇。同時，隨著全球半導體產業格局的演變，未來可能出現東西兩個體系并存的局面，國產EDA有望在這一過程中發揮重要作用，助力中國半導體產業實現從跟跑向并跑乃至領跑的跨越

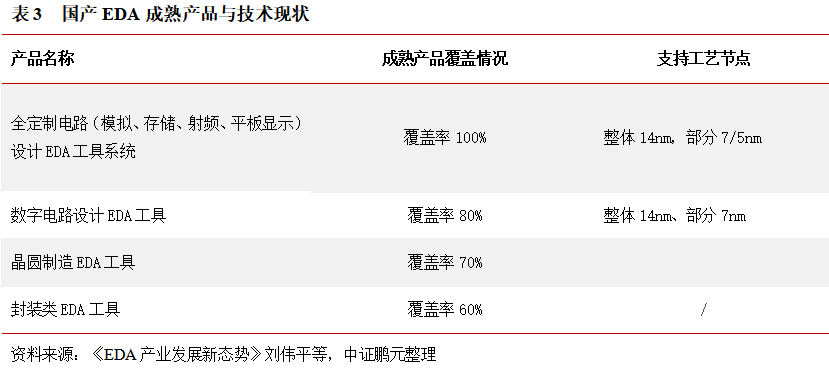

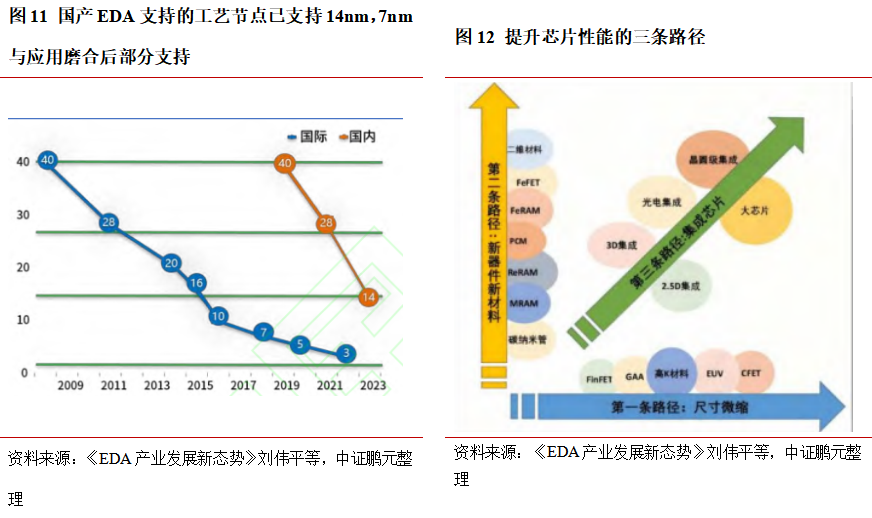

盡管國內已構建起較為成熟的全定制電路設計全流程EDA工具系統，但在數字電路設計、晶圓制造和封裝等關鍵領域的EDA工具仍不夠完備，且在支持先進工藝方面存在明顯短板。例如，在數字電路設計領域，缺乏成熟的邏輯綜合和布局布線工具；在晶圓制造環節，缺少成熟的工藝仿真工具；在封裝方面，缺乏多物理場仿真工具。因此，國產EDA工具尚無法全面支撐國內集成電路產業的發展。目前成熟的國產EDA工具整體上可支撐到14nm，部分工具可達到5-7nm（需要與后端應用磨合），但與國外工具相比仍存在顯著的代差。

未來，推動EDA技術發展的驅動因素主要有四個方面：后摩爾時代集成電路產業技術的進步、新應用場景的需求牽引、信息技術的融合以及數字孿生發展需要。

（1）后摩爾時代主要有三條提升芯片性能的發展路徑：一是既有EDA工具需要進一步向埃米級節點發展，更好地支持埃米級工藝節點芯片設計與制造；二是開展新材料、新器件的理論研究，構建有效的器件模型；三是開發面向3D IC、Chiplet或異構集成的原生EDA技術和工具，實現從芯片微觀層面到應用系統宏觀層面的協同優化。

Chiplet技術因其獨特的優勢而備受企業青睞。隨著傳統摩爾定律的放緩，芯片設計工藝進入5納米、3納米時代，芯片的良率越來越低。Chiplet技術通過將一個大芯片分解為多個更小的功能單元模塊，每個模塊可以采用不同的工藝節點單獨設計和制造，最后通過片上的高速連接總線和封裝技術將它們連接在一起，從而顯著提升整體良率。這種技術不僅提高了芯片的靈活性，使其能夠更好地滿足不同市場的需求，還能通過混合制程工藝有效降低算力芯片的整體成本。然而，Chiplet技術也面臨諸多挑戰。在算力密集的場合，如GPU和CPU，通常需要堆疊大量計算單元、存儲單元和接口單元，這可能需要采用2.5D或3D封裝技術。這些技術雖然先進，但也帶來了散熱、功耗和可靠性等問題。此外，Chiplet技術需要一個完整的生態系統來支持，包括全新的設計工藝和更多企業和機構的參與。目前，業內有多種封裝標準和技術，如臺積電的CoWoS、英特爾的Foveros 3D封裝技術、AMD的3D V-Cache技術等，這些技術各有特點，但都旨在通過先進的封裝技術提升芯片的性能和良率。盡管如此，Chiplet技術的廣泛應用仍需整個產業鏈的協同合作，對EDA技術也提出不小的挑戰。

（2）隨著新興應用的不斷涌現，芯片的功能與復雜度不斷提升，EDA呈現出平臺化的演進趨勢。在汽車電子方面，EDA工具需要提供高可靠性及老化仿真相關功能，并進行ISO 26262等相關認證。在AI芯片方面，需要EDA工具提供新的設計方法學，幫助AI芯片突破算力墻、存儲墻、能耗墻、互聯墻等技術瓶頸。在智能物聯網方面，EDA需要在器件模型、功耗優化等方面提供有效支撐。在光電集成方面，相應的EDA工具平臺也在不斷發展。

（3）AI技術、云技術等信息技術融合有助于加速EDA發展。AI技術：AI與EDA的融合可提升設計效率和質量，但面臨樣本獲取、模型精度和成本等挑戰。國際知名EDA企業正致力于將AI技術融入EDA工具的發展中。云技術：EDA與云計算技術的融合可滿足日益復雜的芯片設計與制造對算力和存儲的需求，減少IT及工具管理與維護的開銷，但數據安全和網絡性能問題仍是關注焦點。量子計算技術：量子計算具有巨大的信息攜帶和并行處理能力，若應用于EDA領域，有望改寫產業格局，但機遇與挑戰并存。

（4）數字孿生技術正在逐步改變芯片產業的傳統模式。在集成電路產業領域，數字孿生技術與現有EDA平臺的結合，將實現從材料到系統應用的全鏈條正向數字化設計與仿真流程，并通過大量仿真和實測數據不斷優化模型，實現性能、功耗、面積和成本之間的平衡，提高設計效率和產品性能，降低生產制造成本。

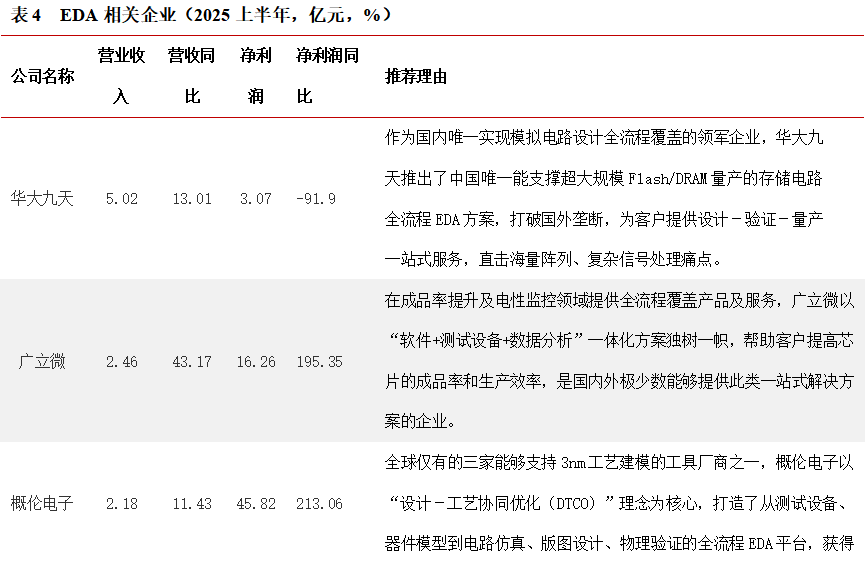

四、EDA相關企業的咽喉環節
